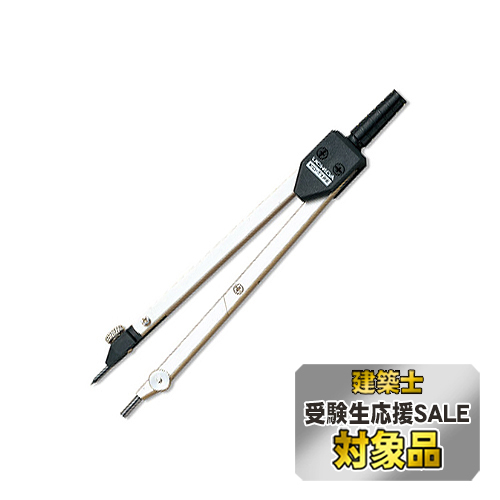

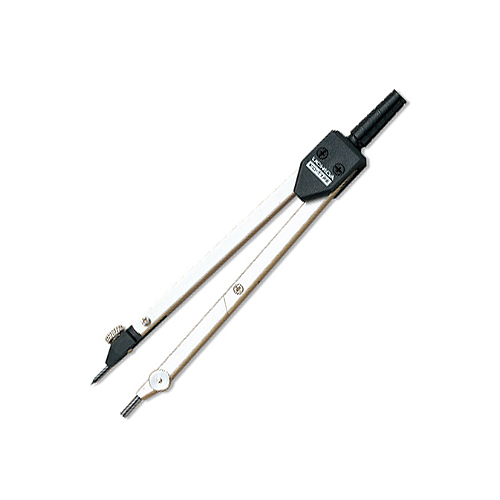

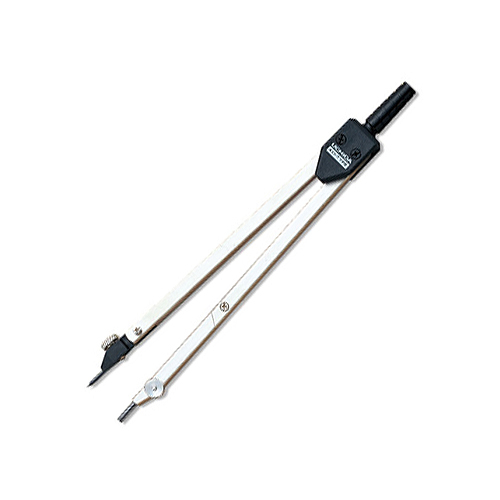

ウチダ コンパス

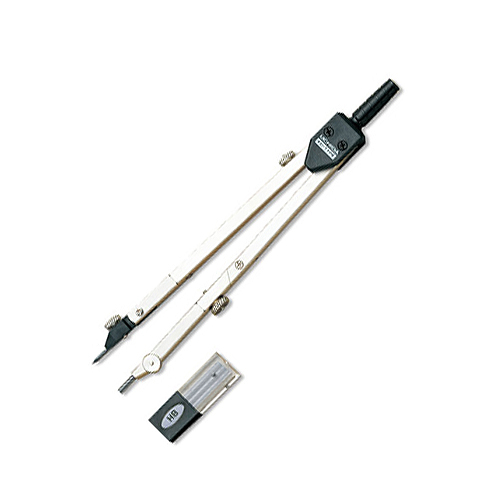

中継軸内蔵式ですので、ネジを調節するだけで最大340mm半径までの円が書け、大型製図にも対応します。
穂替え式ですので、別売りのパーツをご購入頂けば、烏口や針穂先、シャープ部などの取り付けが可能です。

［仕様］
・適正使用半径…10～210mm（最大340mm）
・長さ…150mm
・HB/2mm替芯3本入り
・特殊合金圧延材製

＜特徴＞
・ダブルピニオン機構
　頭部の中心安定装置にダブルピニオン機構を採用、前後のズレがありません。
　ピニオンはデルリン樹脂製で耐磨耗性に優れ高精度を維持、また樹脂の自己潤滑性により
　使い込むほどに脚の開閉がスムーズになります。
・握りやすいホールド部
　KD製図器の樹脂製ホールド部はスタビライズカーブを採用。感触がなめらかで指の滑りを防止します。
・テーパービスの採用
　蝶番部にはテーパービスを採用。磨耗しても締め直しが可能で、脚の折れ曲げはいつもスムーズです。
・テーパーナットの採用
　穂替部にはテーパーナットを採用。各穂先部を確実に固定できます。また、ネジ切れを防止できます。
・針先
　針先には黒色防錆処理がなされており、耐久性の向上はもちろん白い紙面上でもポイントが定めやすくなっています。
　コンパスの針先は図面の穴が大きくならないようにロウソクの形になっています。
・伸縮自在の中継軸
　SEの大型・小型穂替は中継軸が内蔵式で伸縮が自在。大円製図も可能です。

2022.12.21 価格改定
2025.12.21 価格改定

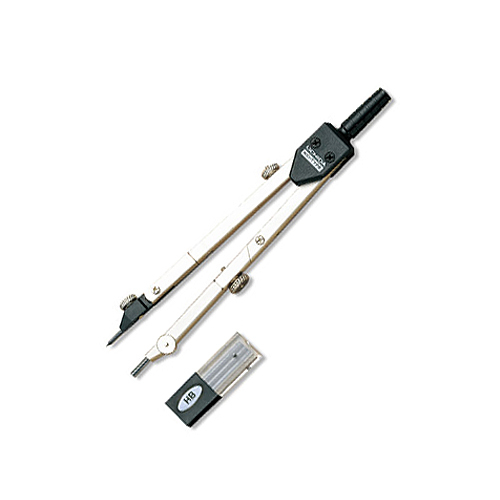

中継軸内蔵式ですので、ネジを調節するだけで15～250mm半径の円が書け、小型から大型まで幅広い使用ができます。
穂替え式ですので、別売りのパーツをご購入頂けば、烏口や針穂先、シャープ部などの取り付けが可能です。

［仕様］
・適正使用半径…10～150mm（最大250mm）
・長さ…130mm
・HB/2mm替芯3本入り
・特殊合金圧延材製

＜特徴＞
・ダブルピニオン機構
　頭部の中心安定装置にダブルピニオン機構を採用、前後のズレがありません。
　ピニオンはデルリン樹脂製で耐磨耗性に優れ高精度を維持、また樹脂の自己潤滑性により
　使い込むほどに脚の開閉がスムーズになります。
・握りやすいホールド部
　KD製図器の樹脂製ホールド部はスタビライズカーブを採用。感触がなめらかで指の滑りを防止します。
・テーパービスの採用
　蝶番部にはテーパービスを採用。磨耗しても締め直しが可能で、脚の折れ曲げはいつもスムーズです。
・テーパーナットの採用
　穂替部にはテーパーナットを採用。各穂先部を確実に固定できます。また、ネジ切れを防止できます。
・針先
　針先には黒色防錆処理がなされており、耐久性の向上はもちろん白い紙面上でもポイントが定めやすくなっています。
　コンパスの針先は図面の穴が大きくならないようにロウソクの形になっています。
・伸縮自在の中継軸
　SEの大型・小型穂替は中継軸が内蔵式で伸縮が自在。大円製図も可能です。

2022.12.21 価格改定
2025.12.21 価格改定

中心安定装置は小型で精巧な歯車を使用したダブルピニオン式で、脚の前後左右のブレがありません。
また、使い込む毎に脚の開閉がスムーズになじんできます。

［仕様］
・適正使用半径…10～180mm
・長さ…150mm
・特殊合金圧延材製

2022.12.21 価格改定
2025.12.21 価格改定

中心安定装置は小型で精巧な歯車を使用したダブルピニオン式で、脚の前後左右のブレがありません。
また、使い込む毎に脚の開閉がスムーズになじんできます。

［仕様］
・適正使用半径…10～130mm
・長さ…130mm
・特殊合金圧延材製

2022.12.21 価格改定
2025.12.21 価格改定

文部科学省基準によって設計・製作されており、特に中学生用製図器として広く使われております。

［仕様］
・適正使用半径…10～130mm
・長さ…120mm
・HB/2mm替芯3本入り
・特殊合金圧延材製
・両脚折式

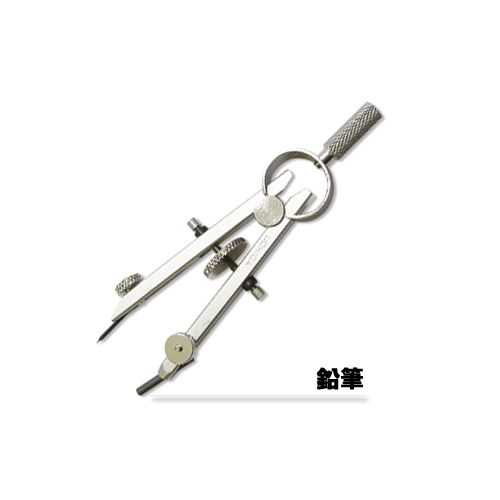

小半径で精度の高い円を書くのに適したコンパス。
中車を回転させて脚の開閉を行ないますので、ストッパーも要らず、スピーディーに作業が行なえます。
穂替式ですので、別売りのスプリングコンパス用のパーツをご購入頂けば、烏口穂先や針穂先の付け替えが可能です。

［仕様］
・適正使用半径3～25mm
・長さ…110mm
・2mm替芯3本入り
・特殊合金圧延材製

2022.12.21 価格改定
2025.12.21 価格改定

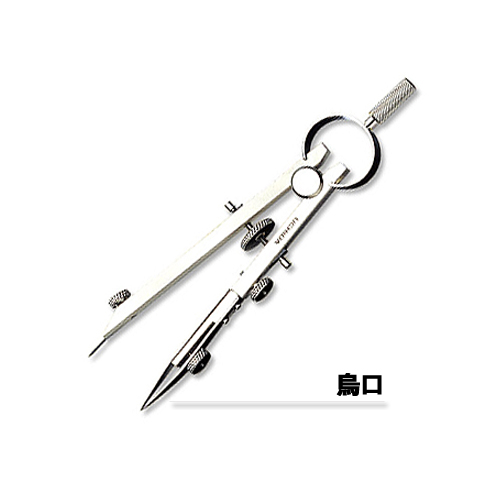

穂先に烏口を付けた小型コンパス。
小半径で精度の高い円を書くのに適しています。
中車を回転させて脚の開閉を行ないますので、ストッパーも要らず、スピーディーに作業が行なえます。
穂替式ですので、別売りのスプリングコンパス用のパーツをご購入頂けば、鉛筆穂先や針穂先の付け替えが可能です。

［仕様］
・適正使用半径3～25mm
・長さ…110mm
・特殊合金圧延材製

2022.12.21 価格改定
2025.12.21 価格改定

鉛筆芯穂先の一体型小コンパス。
中車を回転させて脚の開閉を行ないますので、小半径で精度の高い円を書くのに適しています。

［仕様］
・適正使用半径…3～15mm
・長さ…83mm
・特殊合金圧延材製

2022.12.21 価格改定
2025.12.21 価格改定

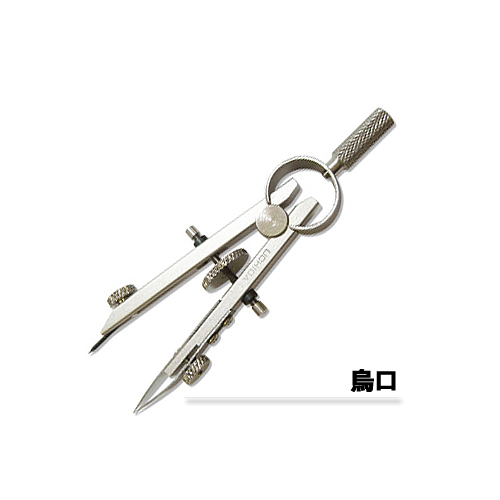

穂先が烏口の一体型小コンパス。
中車を回転させて脚の開閉を行ないますので、小半径で精度の高い円を書くのに適しています。

［仕様］
・適正使用半径…3～15mm
・長さ…83mm
・特殊合金圧延材製

2022.12.21 価格改定
2025.12.21 価格改定

※受注生産品（取寄）納期目処…10日～2週間

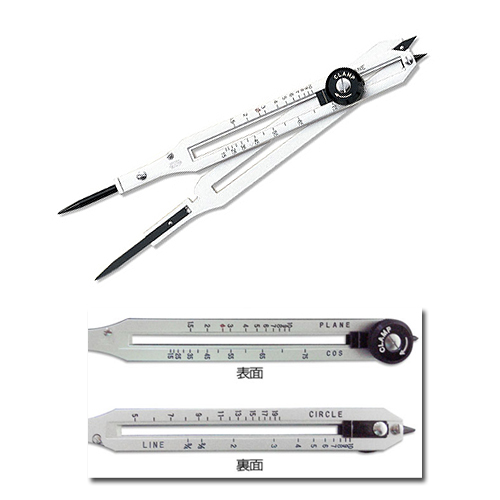

面倒な計算なしで直線、円、平方、立法の等分割寸法が求められます。
cosθ(軸測投影図の縮み寸法の測定)や黄金分割比の目盛り付きです。

［仕様］
・長さ…170mm
・アルミ製

2022.12.21 価格改定

セット内容：穂替コンパス 大型 / 烏口 /替柄 / 替芯（2mm HB)
コンパス：全長 150mm、適正使用半径 170mm、接続部径 3.5 mmφ
烏口：横開き式開閉機構、有効長 32 mm S サイズ 、接続部径 3.5 mmφ、ステンレス製
替柄：全長 102.5 mm、接続部径 3.5 mmφ、特殊合金圧延材製
コンパス芯：2mm径、硬度 H B 、 3 本プラケース入

セット内容：SK穂替コンパス 針穂先付(全長150mm) /シャープアタッチメント0.3mm/シャープアタッチメント0.5mm/コンパス替芯0.3mmHB/コンパス替芯0.5mmHB
コンパス：全長150 mm 針穂先付属
シャープアタッチメント：0.3mmと0.5mm付
中心安定装置：デルリン樹脂ダブルピニオン機構を採用
シャープ用コンパス芯：0.3mm/0.5mmいずれもHB付属

大きな円を描くためのコンパス。脚を最大に伸ばし描ける円の最大半径は36㎝。洋裁だけでなく、大きな円を描きたいときに最適なコンパス。学生用にも最適。

【仕様】
・適正使用半径…10～360mm
・長さ…175mm
・特殊合金圧延材製
・HB芯2mm×3本付属
